РИШТУВАННЯ МОДЕЛЬ BAL - РОЗМІРНО ПОРІВНЯННА З СИСТЕМОЮ LAYHER

Рамне риштування тип PIONART - модель PUM (розмірно сумісна з риштуваннями Plettac) були піддані статичним розрахункам (у типових комплектах на висоту до 60 м), виконаним багаторічними працівниками будівельного факультету Люблінської політехніки, та успішно пройшли лабораторні випробування в Інституті механізації будівництва та гірництва у Варшаві і в Інституті безпеки праці у Празі, а потім отримало сертифікат безпеки B № B/02/005/12 i сертифікат № 235/049/2013.

Риштування складається в основному зі сталевих компонентів, які надійно захищені від корозії методом гарячого оцинкування.

ХАРАКТЕРИСТИКИ НАЙВАЖЛИВІШИХ КОМПОНЕНТІВ:

РАМА

Завдяки використанню у виробничому процесі унікального спеціального трубного преса, стійки рам для риштувань BAL виготовляються з одного відрізка матеріалу, що значно підвищує міцність верхнього вузла рами. Для виробництва стійок рами ми використовуємо матеріал зі значно підвищеними параметрами міцності марки S355JRH з пластичністю 460-470 Н/мм2. Завдяки використанню такого хорошого матеріалу можна використовувати труби з товщиною стінки 2,7 мм, що дозволено останнім європейським стандартом для риштувань: PN-EN 12810-1: 2010. Несучий елемент рами (спеціальний профіль C) також виготовлений з матеріалу S355J2 підвищеної міцності.

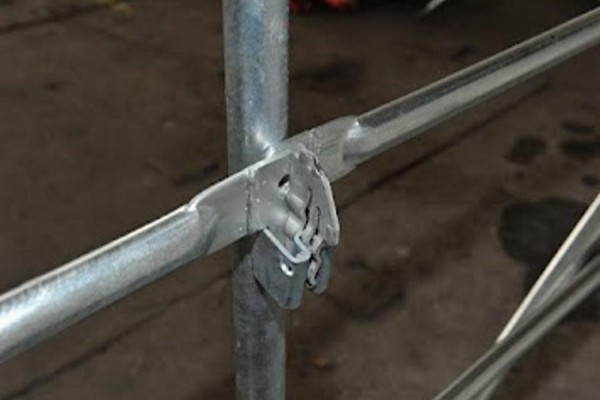

Клини для кріплення поручнів виготовлені з листового металу товщиною 5 мм. Вони мають спеціальні перештамповки, які підвищують їх жорсткість. Весь інструмент – штампи та матриці для виробництва клинів та гнізд розроблені та виготовлені у нашому інструментальному цеху.

СТАЛЕВИЙ НАСТИЛ

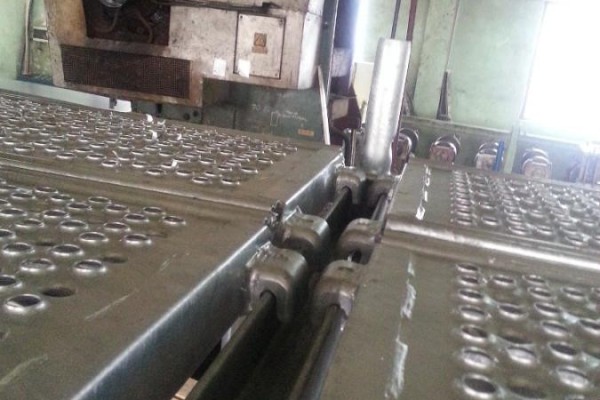

Завдяки використанню технології рулонного профілювання та матеріалу з відповідними параметрами була отримана особлива форма настилу з протиковзким шаром, що характеризується високою жорсткістю та міцністю, при відносно невеликій масі. Фіксатори для кріплення настилів на рамах виготовлені зі спеціальної сталі марки DD13. Настили мають ручки для полегшення установки на риштування.

КОМУНІКАЦІЙНИЙ НАСТИЛ

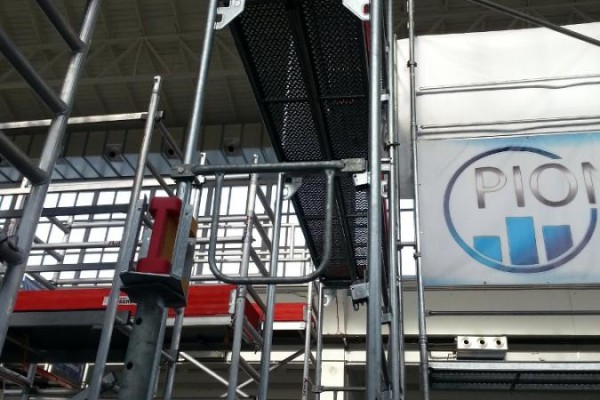

Вертикальна комунікація (переміщення по вертикалі) на риштуваннях можлива завдяки застосуванню алюмінієво-фанерних комунікаційних настилів з люком і драбиною. Для виготовлення цих настилів ми використовуємо водонепроникну, неслизьку фанеру з вбудованою з однієї сторони сіткою (сертифікат відповідності DIN 68705, сертифікат класу емісії E1). Застосування гладкого алюмінієвого профілю захищає настил від пошкоджень ременями під час транспортування. Фіксатори для кріплення платформ до каркасів виготовлені зі спеціальної сталі марки DD13.

РОЗКОСИ

Розкоси, що забезпечують поздовжню жорсткість конструкції, мають один кінець, спеціально профільований, що дозволяє розміщувати їх під балкою рами (С-профіль), а інший кінець оснащений шарнірним напівз'єднанням (з молотковим гвинтом або клином).

Крім того, система включає в себе всі компоненти стандартних комплектів, передбачених законодавством, і ряд додаткових компонентів, таких як, наприклад, консолі, перехідні рами, ступінчасті рами або настили шириною 0,19 м, використання яких дозволяє проводити монтаж також у разі плану або форми будинку.

Монтаж діагональних розкосів
